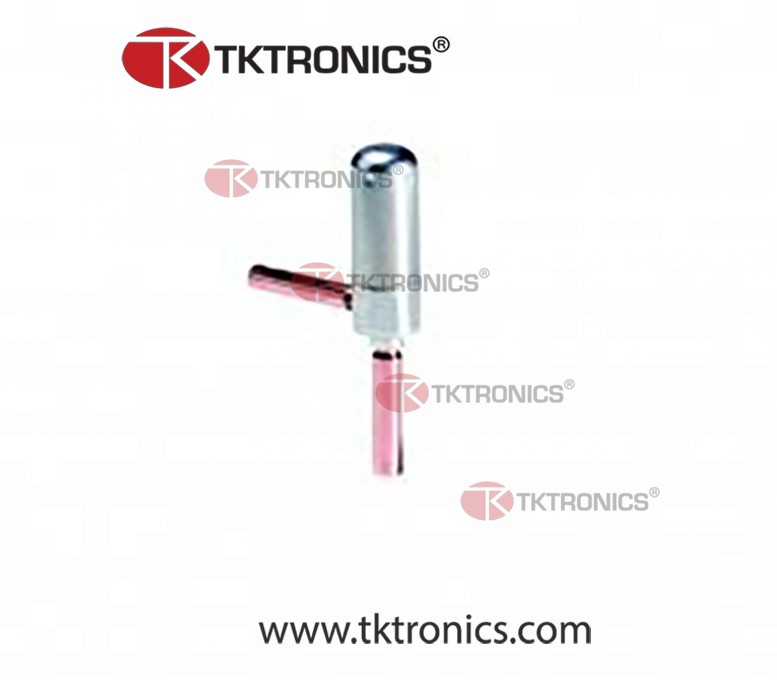

ETS6-40
این مدل شیر های انبساط بسیار سبک،جمع و جور و یکپارچه هستند،در طیف وسیعی از کلاسهای مختلف توسط شرکت دانفوس تولید شده و همچنین با تمامی مبردها سازگار می باشد. در این مدل شیر های انبساط الکترونیکی از یک درایور تک قطبی استفاده می شود و تا 47 بار فشار کاری را تحمل کرده و با درایور های دانفوس ست می شود.
از مزایای آنها می توان به موارد ذیل اشاره کرد:
بهره وری بهینه از انرژی سیستم
کنترل دقیق جریان با وضوح بالا
جمع و جور و سبک وزن
طراحی صرفه جویی در انرژی
دانش فنی و قابلیت اطمینان بالا
جریان دوگانه برای کاربردهای پمپ گرما
تخصص اثبات شده و قابلیت اطمینان عالی
طراحی جمع و جور و بسته سبک وزن با سیم پیچ قابل تعویض
محدوده عملکرد: 0 تا 480 پالس
Gross weight |
0.06 kg |
Net weight |
0.05 kg |
EAN |
5702428486842 |
Ambient temperature range [°C] [Max] |
70 °C |
Ambient temperature range [°C] [Min] |
-30 °C |
Ambient temperature range [°F] [Max] |
158 °F |
Ambient temperature range [°F] [Min] |
-22 °F |
Approval |
CE |
Category |
Art. 3, par. 3 |
Compatible Danfoss controllers |
EIM 336 |
Connection material |
Copper |
Connection type |
Solder, ODF |
Direction |
Angleway |
Flow direction |
Bi-flow |
Fluid Group |
II |
Full travel time speed [s] [Max] |
16 " |
Full travel time speed [s] [Min] |
6 " |
Identical product |
034G5065 |
Inlet size [in] |
5/16 in |
Inlet size [mm] |
7.94 mm |
Lubricants compatibility |
All ester oils |
Manual operation option |
AST-G service driver |
Max. Working Pressure [bar] |
47 bar |
Max. Working Pressure [psig] |
681 psig |
MaxOPD [bar] |
21 bar |
MaxOPD [psig] |
305 psig |
MOPD[bar/psi] |
21 BAR |
Motor type |
Permanent magnet stepper motor |
Orifice size [mm] |
4 mm |
Outlet size [in] |
5/16 in |
Outlet size [mm] |
7.94 mm |
Packing format |
Industrial pack |
Parts Program name |
ETS 6 |
Product accessories |
Electric valve accessories |
Product family name |
ETS 6 |
Product group |
Expansion valves |
Product name |
Electric expansion valve |
Quantity per packing format |
100 pc |
Rated cap. conditions [IMP] |
Subcooling=32 ºF |
Rated cap. conditions [SI] |
Subcooling=0 ºC |
Rated capacity R134a [kW] |
30.6 kW |
Rated capacity R134a [TR] |
8.7 tons |
Rated capacity R22 [kW] |
39.1 kW |
Rated capacity R22 [TR] |
11.12 tons |
Rated capacity R404A/R507 [kW] |
27.6 kW |
Rated capacity R404A/R507 [TR] |
7.85 tons |
Rated capacity R407C [kW] |
40.2 kW |
Rated capacity R407C [TR] |
11.43 tons |
Rated capacity R410A [kW] |
46 kW |
Rated capacity R410A [TR] |
13.08 tons |
Refrigerant oil compatibility |
All ester oils |
Refrigerant temperature [ºC] [Max] |
70 °C |
Refrigerant temperature [ºC] [Min] |
-30 °C |
Refrigerant temperature [ºF] [Max] |
158 °F |
Refrigerant temperature [ºF] [Min] |
-22 °F |
Refrigerants |
R134a |
Serviceable |
No |
Step mode |
2-phase full step |
